dj-kapitan на пути к лучшемуВосклицание Станок ТВЧ 27мГц - экранировка Суть в следующем:

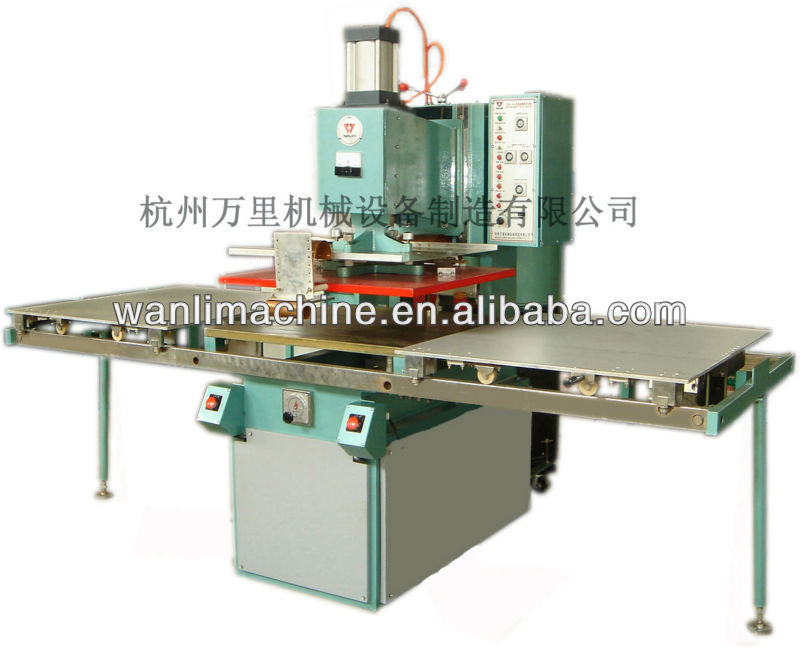

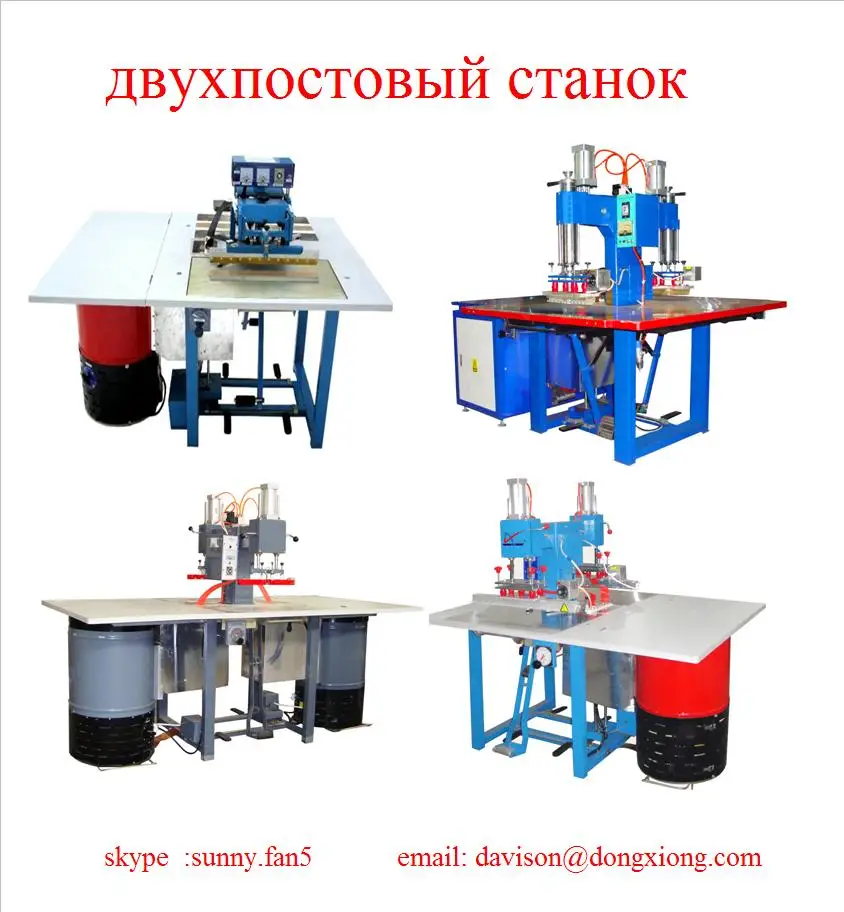

В цеху стоят 3 3-х фазных станка для сварки ПВХ плёнки
При срабатывании каждого из них возникает сильный электромагнитный импульс высокой частоты. При этом в сети 220 вольт появляется скачок более 1500вольт. Но это не самое трагичное...
За стенкой офис субподрядчиков и у них от каждого импульса вырубается компьютер. Так-же скачут весы и шипит приёмник. Ежедневно получаем негативный пинок от них и арендодателей...
Мы ставили стабилизаторы, фильтры на входящую сеть, подвели заземлённую шину, экранировали фольгой всю разделяющую стену - всё без толку!
Может есть у кого идеи как с этим бороться?
(наём киллера не предлагать) dj-kapitan вне форума   Ответить с цитированием Сказали "Спасибо" dj-kapitan

nikzo12 (23.01.2015)

Меню пользователя dj-kapitan Непрочитано 29.11.2013, 00:07   #2

swat24

Гражданин KAZUS.RU



Регистрация: 16.03.2009

Адрес: Украина, Харьков

Сообщений: 763

Сказал спасибо: 110

Сказали Спасибо 15 раз(а) в 15 сообщении(ях)

swat24 на пути к лучшемуПо умолчанию Re: Станок ТВЧ 27мГц - экранировка

А какая мощность у станка? (судя по импульсу в 1500В должна быть большая...)

swat24 вне форума   Ответить с цитированием Сказали "Спасибо" swat24

nikzo12 (23.01.2015)

Меню пользователя swat24 Непрочитано 29.11.2013, 01:14   #3

carabas

Почётный гражданин KAZUS.RU


Аватар для carabas

Регистрация: 21.09.2008

Адрес: Unrubber Town

Сообщений: 1,229

Сказал спасибо: 161

Сказали Спасибо 780 раз(а) в 468 сообщении(ях)

carabas на пути к лучшемуПо умолчанию Re: Станок ТВЧ 27мГц - экранировка у них от каждого импульса вырубается компьютер. Подозреваю, что "электромагнитный импульс" не причина, а следствие, а причина в банальном "просаживании" напряжения, поскольку ваша сеть не рассчитана под такие станки (ИМХО). Надо её как-то обойти (протянуть свой кабель, что-ли). А субподрядчикам временно выделить в пользование "бесперебойник" для компьютера и презентовать ящик пива, чтоб не пинали... Весы поставить механические, а радио в рабочее время вообще нефиг слушать (всё-равно там ничего хорошего и умного не скажут)... Последний раз редактировалось carabas; 29.11.2013 в 01:43. carabas вне форума   Ответить с цитированием Сказали "Спасибо" carabas

nikzo12 (23.01.2015)

Меню пользователя carabas Непрочитано 29.11.2013, 04:14   #4

dj-kapitan

Временная регистрация



Регистрация: 05.12.2008

Сообщений: 89

Сказал спасибо: 7

Сказали Спасибо 11 раз(а) в 11 сообщении(ях)

dj-kapitan на пути к лучшемуПо умолчанию Re: Станок ТВЧ 27мГц - экранировка А какая мощность у станка? (судя по импульсу в 1500В должна быть большая...) У нас выделено 25 кВт на щите.
Мощность каждого станка 3,5кВт (но она не импульсная, на каждом по два нагревателя в 0,5 кВт и сама генераторная лампа приблизительно 700Вт)
В статичном состоянии он потребляет не более 2кВт и лишь короткое время, около 30 секунд, в полную мощь 3,5кВт
Все три станка подключены через 3х фазный стабилизатор общей мощностью 15кВт, а на входе стабилизатора стоит фильтр на подобие такого - http://www.west-l.ru/catalog/?good_id=hx231907 dj-kapitan вне форума   Ответить с цитированием Сказали "Спасибо" dj-kapitan

nikzo12 (23.01.2015)

Меню пользователя dj-kapitan Непрочитано 29.11.2013, 04:21   #5

dj-kapitan

Временная регистрация



Регистрация: 05.12.2008

Сообщений: 89

Сказал спасибо: 7

Сказали Спасибо 11 раз(а) в 11 сообщении(ях)

dj-kapitan на пути к лучшемуПо умолчанию Re: Станок ТВЧ 27мГц - экранировка ...субподрядчикам временно выделить в пользование "бесперебойник" для компьютера и презентовать ящик пива... У них комп и так стоит на бесперебойнике. Мы бросали внешний удлинитель от другого щита, и результат был тот-же. Помеха генерируется не в электросети, а в самом компе. Он начинает открывать окна, терять мышь и клаву, вобщем живёт своей собственной активной жизнью.
...Весы поставить механические... Это не возможно, они совмещены с кассовым аппаратом, и это не шутка.
...всё-равно там ничего хорошего и умного не скажут... Это я уже понял, но тогда и не стоило флудить! dj-kapitan вне форума   Ответить с цитированием Сказали "Спасибо" dj-kapitan

nikzo12 (23.01.2015)

Меню пользователя dj-kapitan Непрочитано 29.11.2013, 05:49   #6

kreking

Почётный гражданин KAZUS.RU



Регистрация: 04.02.2005

Сообщений: 1,825

Сказал спасибо: 833

Сказали Спасибо 631 раз(а) в 440 сообщении(ях)

kreking на пути к лучшемуПо умолчанию Re: Станок ТВЧ 27мГц - экранировка

Попробуйте медицинский разделительный трансформатор с изолированной нейтралью.
Трансформатор разделительный

kreking вне форума   Ответить с цитированиемМеню пользователя kreking Непрочитано 29.11.2013, 08:03   #7

carabas

Почётный гражданин KAZUS.RU


Аватар для carabas

Регистрация: 21.09.2008

Адрес: Unrubber Town

Сообщений: 1,229

Сказал спасибо: 161

Сказали Спасибо 780 раз(а) в 468 сообщении(ях)

carabas на пути к лучшемуПо умолчанию Re: Станок ТВЧ 27мГц - экранировка У нас выделено 25 кВт на щите.... Вот теперь более-менее понятно. Вредное ВЧ излучение подавляют непосредственно на самом источнике этого излучения,т.е. на станке. Сертификат соответствия по излучениям у станков имеется (не "липовый") ?
Цитата из описания подобного станка (для натяжных потолков) :
Устройство для подавления электрической дуги. Образование нежелательной электродуги способно привести к повреждению как самого материала для натяжного потолка (пропалить его), так и рабочего сварочного электрода. Специальная электросхема, предусмотренная в станке, автоматически снижает мощность генератора тока высокой частоты при малейших признаках появления искр, чем препятствует образованию вредной для полотна и электрода электродуги.
Подавитель помех. Станок для натяжных потолков оснащается подавителем магнитного рассеивания высокой частоты, а также стабилизаторами частоты, которые используются с целью предотвращения утечек вредных электромагнитных излучений, создающих помехи другим электроприборам и станкам в этом же рабочем цеху. Принцип действия подавителя, по сути, состоит в экранировании рабочего пространства отдельно стоящего станка... http://potolokspec.ru/widy/natyazhni...h-potolkov-601
А теперь сами представьте, какой уровень "неподавленного" ВЧ излучения должен быть, чтобы заставить "заглючить" компьютер в соседней комнате. При станке, работающем в нормальном режиме, я ещё вполне допускаю помехи для радиоприёмника соседей (700 Ватт, 27 МГц), а вот на весы с компьютером скорее всего влияет плохо работающее устройство "подавления дуги" и/или "подавитель помех".
Я-бы для начала выяснил, как обстоит дело с самими станками, а потом уже навешивал разные дополнительные фильтры. (ИМХО)
Станки, случаем, не Китайского производства ? Тамошние конструкторы вполне могут "сэкономить" на "лишних" деталях... Последний раз редактировалось carabas; 29.11.2013 в 10:18. carabas вне форума   Ответить с цитированиемМеню пользователя carabas Непрочитано 29.11.2013, 12:05   #8

dj-kapitan

Временная регистрация



Регистрация: 05.12.2008

Сообщений: 89

Сказал спасибо: 7

Сказали Спасибо 11 раз(а) в 11 сообщении(ях)

dj-kapitan на пути к лучшемуПо умолчанию Re: Станок ТВЧ 27мГц - экранировка ...Станки, случаем, не Китайского производства ? Тамошние конструкторы вполне могут "сэкономить" на "лишних" деталях... Именно! Сертификаты на всё имеются и они вполне реальные. Но при обращении к продающей стороне (торгует Москва) те пожимают плечами и заявляют, что никто не жаловался, а в сути наших проблем разбираться не хотят. Больше нам обратиться не к кому...
На счёт медицинского трансформатора не думали, но есть подозрение, что повторится история со стабилизатором. Зря потраченные средства. dj-kapitan вне форума   Ответить с цитированиемМеню пользователя dj-kapitan Непрочитано 29.11.2013, 12:31   #9

anatol378

Почётный гражданин KAZUS.RU


Аватар для anatol378

Регистрация: 19.10.2004

Адрес: Нижний Новгород

Сообщений: 1,767

Сказал спасибо: 333

Сказали Спасибо 1,128 раз(а) в 487 сообщении(ях)

anatol378 на пути к лучшемуПо умолчанию Re: Станок ТВЧ 27мГц - экранировка ... Он начинает открывать окна, терять мышь и клаву, вобщем живёт своей собственной активной жизнью... Интересно, а не присутствует ли на компе радиоканал в виде беспроводных мышей или клавиатур? Т.е. работа в нелицинзируемом СБ диапазоне. anatol378 вне форума   Ответить с цитированием Сказали "Спасибо" anatol378

nikzo12 (23.01.2015)

Меню пользователя anatol378 Непрочитано 29.11.2013, 12:46   #10

dj-kapitan

Временная регистрация



Регистрация: 05.12.2008

Сообщений: 89

Сказал спасибо: 7

Сказали Спасибо 11 раз(а) в 11 сообщении(ях)

dj-kapitan на пути к лучшемуПо умолчанию Re: Станок ТВЧ 27мГц - экранировка Интересно, а не присутствует ли на компе радиоканал в виде беспроводных мышей или клавиатур?... Нет, там всё проще...
Мы ради эксперимента притаскивали свой комп к станку... результат почти такой-же. dj-kapitan вне форума   Ответить с цитированием Сказали "Спасибо" dj-kapitan
