Содержание

Для нормальной работы бензинового и дизельного двигателя важно своевременное воспламенение топлива в камерах сгорания цилиндров. Если момент вспышки не соответствует окончанию такта сжатия – запаздывает либо происходит раньше, мотор функционирует неправильно и значительно теряет в мощности. Стоит отметить, что проблема актуальна для силовых агрегатов с механическим распределителем искры (трамблером) и старых дизелей. В новых авто процессом полностью управляет электроника. Владельцам устаревших машин полезно знать, как определить раннее или позднее зажигание и устранить возникшую неполадку.

Система зажигания

Вкратце о работе зажигания

В бензиновых двигателях предыдущего поколения искрообразование и воспламенение горючего организовано так:

Когда кулачок на вращающемся валу трамблера проходит мимо датчика Холла, последний отправляет импульс коммутатору, который прерывает цепь первичной обмотки высоковольтной катушки. Вследствие разрыва цепи вторичная обмотка катушки генерирует кратковременный импульс высокого напряжения, подающийся обратно в распределитель. Попадая на вращающийся контакт трамблера (в просторечии – бегунок), установленный на том же валу, импульс направляется к одному из высоковольтных 4 проводов. По проводу ток поступает на электроды свечи зажигания того цилиндра, в котором заканчивается такт сжатия топливовоздушной смеси. Между электродами проскакивает искра, поджигающая горючее. Раскаленные газы толкают поршень вниз – начинается рабочий такт.

Справка. В очень старых системах зажигания роль электронного коммутатора и датчика Холла играет механический контактный прерыватель.

Вышеописанная схема искрообразования настраивается вручную. Если регулировкой занимался несведущий автолюбитель, проявляются симптомы позднего либо раннего зажигания, описанные ниже. Причина – несвоевременное воспламенение топливной смеси, когда искра вырабатывается в середине такта сжатия или в начале рабочего хода поршня.

Неправильное искрообразованиеВ дизельных силовых агрегатах искра отсутствует – солярка вспыхивает от сильного сжатия. Момент воспламенения совпадает со впрыском горючего в цилиндр (на такте сжатия поршень сдавливает воздух). В устаревших силовых агрегатах данный параметр тоже регулировался вручную.

Как проявляется раннее искрообразование?

Что получится, когда в силу неправильных настроек свеча выдаст разряд раньше времени:

топливовоздушная смесь не успеет сжаться до нужной степени, поскольку поршень находится на полпути к камере сгорания; горючее вспыхнет при открытом впускном клапане, отчего часть газов прорвется обратно в коллектор; вследствие ранней вспышки и слишком большой скорости сгорания поршень получает сильный удар, отзывающийся стуком пальца.

Неконтролируемое горение топливной смеси, вызывающее удары по поршням, называется детонацией.

Как можно отличить признаки раннего зажигания:

Первейший симптом – появление хлопков в карбюраторе. Он дает понять, что вспышки горючего в цилиндрах происходят при открытых впускных клапанах. Как следствие, из патрубка воздушного фильтра вырывается дым. Если снять крышку корпуса, можно воочию увидеть языки пламени при стрельбе из карбюратора. Слышен звонкий перестук поршневых пальцев при резком нажатии на педаль акселератора. Так проявляется детонация. Мотор теряет мощность и разгонную динамику, расход топлива возрастает.

Если опережение зажигания превышено незначительно, хлопки во впускном тракте не возникнут. Но детонация и ухудшение ходовых качеств автомобиля все равно проявится. Косвенный признак – самопроизвольное увеличение оборотов холостого хода.

Увеличение оборотов холостого ходаСимптомы неправильного зажигания на дизеле сходны с бензиновыми моторами. Впрыск солярки посередине такта сжатия ведет к аналогичным последствиям – детонации и снижению мощности. Отличие – в затрудненном холодном пуске двигателя и отсутствии хлопков. Причина – недостаточное сжатие горючей смеси, попавшей внутрь цилиндра на долю секунды раньше.

Момент зажигания запаздывает

Сбитые регулировки трамблера могут привести к тому, что разряд на электродах свечи образуется слишком поздно – когда поршень уже находится в верхней мертвой точке (ВМТ) либо начал движение вниз – рабочий ход. В данном случае наблюдаются следующие характерные признаки:

Обороты коленчатого вала на холостом ходу снижаются. Заметно падает мощность силового агрегата, автомобиль разгоняется очень вяло. Причина – потеря энергии вспышки топлива, сгорающего на рабочем ходу поршня. Сильно запаздывающая искра дает выстрелы мотора в глушитель. Газы прорываются через открывающийся выпускной клапан. Двигатель сложнее завести «на холодную». Потребление горючего увеличивается.

Справка. Симптомы позднего искрообразования заметнее проявляются на автомобилях, оснащенных газовыми установками. Здесь очень важен момент вспышки, поскольку пропана подается в цилиндры больше и при запоздании разряда он догорает уже в коллекторе.

Следствием позднего зажигания на дизеле является затрудненный пуск даже на прогретом моторе и «чихание» черным дымом из выхлопной трубы. Поскольку впрыск топлива происходит в самом начале рабочего такта, солярка сгорает не полностью и выбрасывается наружу в виде копоти. Если подача топлива происходит чересчур поздно, силовой агрегат не заведется вовсе.

Последствия езды с неправильными настройками

Помимо ухудшения эксплуатационных качеств автомобиля, слишком раннее зажигание вызывает другие пагубные последствия:

Детонация – злейший враг мотора. Из-за постоянных ударов по поршням пальцы расшатываются, в соединении образуется люфт. В результате разбиваются шатунные втулки и ускоряется выработка цилиндров. Стрельба в карбюратор наносит вред втулкам, на которых вращаются оси заслонок. Последние не закрываются плотно, отчего двигатель всасывает лишнее горючее на холостом ходу. Силовой агрегат склонен перегреваться и в случае неполадок системы охлаждения цилиндропоршневая группа может выйти из строя.

Перегрев силового агрегата

Современные двигатели, управляемые электроникой, оснащаются датчиками детонации. Когда элемент регистрирует вибрацию, блок управления автоматически корректирует угол опережения зажигания.

Ранний впрыск солярки в дизельный мотор чреват поломкой топливного насоса высокого давления (ТНВД) и форсунок. Представьте: насос качает топливо в одном направлении, а ему противодействует поршень, движущийся к ВМТ. Нетрудно догадаться, кому достанется удар.

Признаки позднего зажигания не менее опасны. Воспламенение топливной смеси на стадии расширения ведет к уменьшению КПД двигателя и возрастанию нагрузки на основные детали – поршни с кольцами, цилиндры и шатуны. Результат предсказать несложно – интенсивный нагрев и ускоренный износ.

Стрельба в выпускной тракт, вызванная запоздавшим искрообразованием, разрушает стенки выхлопной трубы и перегородки глушителя. Элементы придется ремонтировать с помощью сварки, а то и менять.

Рекомендации по регулировке

Простейший способ настройки момента зажигания – включить в цепь высоковольтной катушки автомобильную лампочку номиналом 12 вольт. Как производится регулировка:

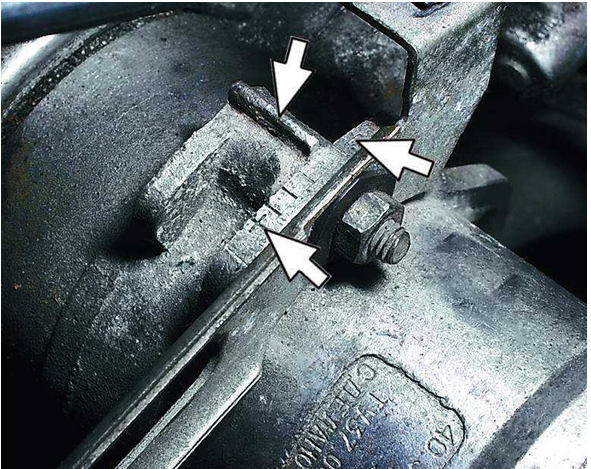

Поворачивая коленчатый вал, совместите риску на шкиве с меткой, нанесенной на блок цилиндров. Снимите крышку распределителя и проверьте положение бегунка – он должен указывать на контакт первого цилиндра. Отыщите провод, ведущий от трамблера к высоковольтной катушке. Подключите к этому контакту лампочку, а ее цоколь соедините с «массой» авто. Ослабьте гайку, прижимающую корпус трамблера, и включите зажигание (лампочка загорится). Медленно поворачивая корпус распределителя, уловите момент, когда лампа погаснет. Затяните гайку.

Настройка угла зажигания

Примечание. Для корректной работы системы искра должна проскакивать раньше, чем поршень дойдет до ВМТ. Опережение составляет 2–5 градусов угла поворота коленвала.

Вопрос, какое зажигание лучше – позднее или раннее, некорректен изначально. Момент воспламенения горючего должен быть оптимальным. При необходимости и отсутствии диагностических приборов регулировка производится «на слух»: при работающем на холостом ходу моторе отпускается гайка и трамблер медленно поворачивается вручную. Уловив момент наиболее стабильной работы двигателя, затяните гайку и несколько раз нажмите газ, чтобы спровоцировать хлопки либо детонацию. Услышав один из признаков, поверните распределитель на 1–2° в нужную сторону.
